太赫茲介紹

太赫茲波 (Terahertz wave，簡稱THz wave) 是肉眼看不見的電磁波，波長範圍為0.03 ~ 3.0 mm (30 ~ 3,000 m)，頻率範圍為0.1 ~ 10 THz (1 THz = 10¹² Hz)，位於電磁波譜的微波(microwave) 和紅外光 (infrared light) 區域之間。

太赫茲光譜的頻率範圍則屬於化合物內之分子內 (intra-molecular) 或分子間 (inter-molecular) 各種振動模態的應答頻率，包括：氣體分子之旋轉模態、晶體之振動或聲子模態 (crystalline phonon mode)、及由凡得瓦爾力 (van der Waals force) 或氫鍵 (hydrogen bond) 交互作用，於分子內和分子間產生的旋轉 (rotation)、扭動 (torsion) 及擺動 (oscillation) 等低頻振動。

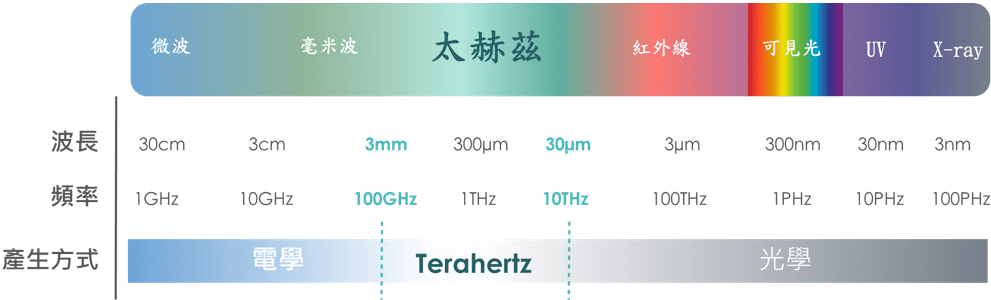

太赫茲頻段

太赫茲，又稱兆赫波，介於5G毫米波與紅外線之間。

波長為 0.03 - 3mm; 頻率為 0.1 - 10THz(10¹²)

技術特色

應用於材料分子鑑定

能量落在原子和分子的振動及轉動能階

穿透力高可透視

波長介於光與電之間，不易受物體阻擋

非破壞性檢測

電子能量低於可見光，且為非游離輻射，不破壞分子

對水分及金屬敏感度高

可應用於水或其他極性分子的偵測

可用於感測金屬材料

檢測說明

太赫茲時域光譜 (THz time-domain spectroscopy, 簡稱THz-TDS) 是一種以寬頻太赫茲脈衝波 (broadband THz pulse) 偵測材料特性的技術，可使用穿透模式或反射模式打到樣本後收到的訊息，多樣化的訊號接收方式，使其能更彈性的用於不同材料樣品特性的探討，針對樣品進行材料參數的檢測，訊號經過快速傅立葉轉換後可同時獲得強度 (strength) 及電場相位 (phase) 二種訊號，此二種訊號對於材料特性十分靈敏，直接測量材料的相對介電常數 (relative permittivity)，也可以推算材料的光學係數 (如吸收率、折射率、反射率等) 及結構特性 (如孔隙度、結晶度、含水率等)。

利用太赫茲飛時測距(Terahertz Time of Flight, THz-TOF)可以對樣品進行掃描成像得到樣品內不同層的太赫茲訊息，經過數據演算除了可以演算獲得3D結構圖，也可以針對不同層的均勻度做分析。而傳統的傅立葉可見光光譜分析只能測量光學強度，所能獲得的資訊非常有限。

此外，若樣本有雙折射性，也可利用太赫茲偏振特性來做材料特性的辨別與研究。

申請檢測

本實驗室可接受委託測試之太赫茲檢測技術態樣繁多，歡迎電洽或電郵來與我們交流或詢問。
